La prise d’équilibrage (ou prise d'équilibre) d’une batterie LiPo (Lithium-Polymère) est un élément essentiel pour la sécurité et la longévité de la batterie. Elle permet de mesurer et équilibrer la tension de chaque cellule individuellement lors de la charge. Voici comment ça fonctionne, simplement :
🔋 1. Structure d’une LiPo
Une batterie LiPo est composée de plusieurs cellules en série. Par exemple :
-
Une LiPo 3S a 3 cellules (S = Series),
-
Une LiPo 4S a 4 cellules, etc.
Chaque cellule a une tension nominale de 3,7 V (pleinement chargée à 4,2 V, vide vers 3,0 V environ).
⚡ 2. La prise principale vs la prise d’équilibrage
-

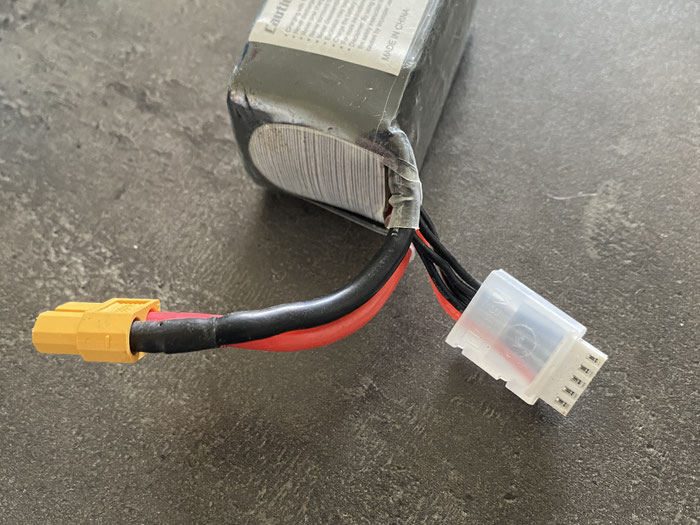

La prise principale (grosse prise XT60, Deans, etc.) : c’est par là que passe la puissance (utilisée pour faire tourner ton drone, voiture RC, etc.).
-
La prise d’équilibrage (petite prise blanche avec plusieurs fils) : elle sert à mesurer individuellement la tension de chaque cellule.
📏 3. Fonctionnement de la prise d’équilibrage
Prenons l’exemple d’une LiPo 3S :
-
Elle aura 4 fils sur la prise d’équilibrage :
-
Fil 1 : Masse (0V)
-
Fil 2 : Cellule 1 (C1)
-
Fil 3 : C1 + C2
-
Fil 4 : C1 + C2 + C3
-
Avec ces points de mesure, le chargeur peut faire :
-
C2 = (C1+C2) - C1
-
C3 = (C1+C2+C3) - (C1+C2)
Cela permet de connaître la tension exacte de chaque cellule.
⚖️ 4. Pourquoi équilibrer ?
Les cellules ne se déchargent ni ne se rechargent exactement de la même façon. Si une cellule monte à plus de 4,2 V, elle peut :
-
Surchauffer
-
Gonfler
-
Exploser (dans le pire des cas)
Donc pendant la charge :
-
Le chargeur utilise la prise d’équilibrage pour surveiller chaque cellule.
-
Il ajuste la charge pour qu’elles atteignent toutes exactement 4,2 V → c’est ça l’équilibrage.
🧠 En résumé :
| Prise principale | Fournit la puissance globale |
| Prise d’équilibrage | Permet de mesurer chaque cellule individuellement |
| Chargeur équilibré |
Gère la charge cellule par cellule pour éviter les déséquilibres dangereux |
De plus la durée de vie de votre batterie sera allongée si vous respectez l'équilibrage de charge.
